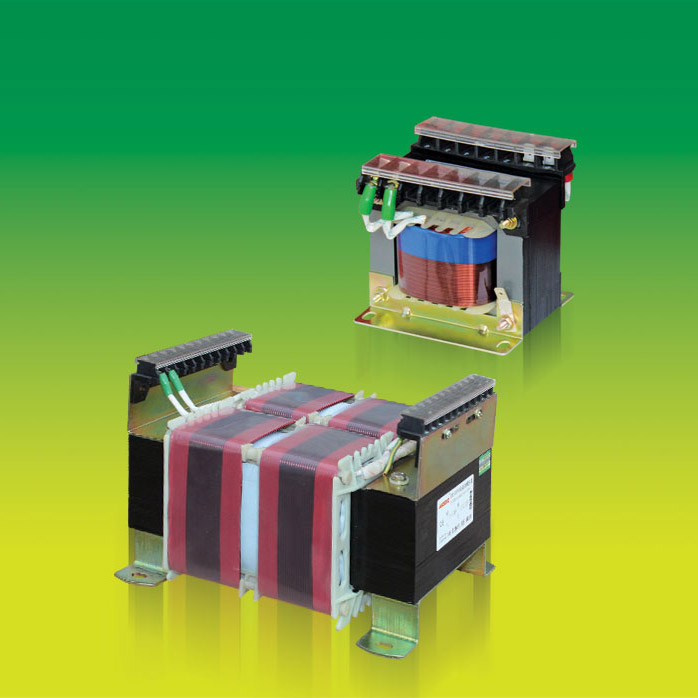

JBK3系列机床控制变压器适用于交流50-60Hz,输入电压不超过660V的电路中,作为各类机床、机械设备等一般电器的控制电源、局部照明及指示灯的电源。
本系列变压器是其它控制变压更新换代的产品，采用进口材料和先进工艺进行制造，具有工作可靠，耗能人低，体积小，接线安全，适用性广等到制点。

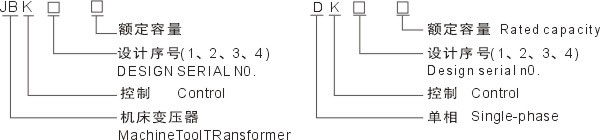

二、型号及其含义

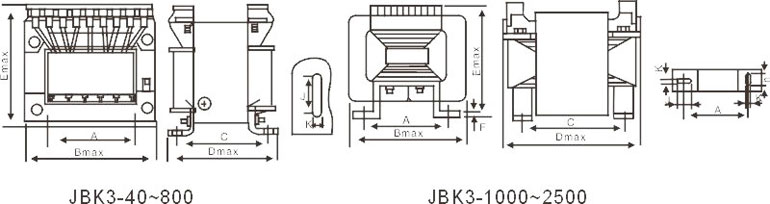

三、外型及安装尺寸
| 型号 | 外形尺寸 | 安装孔距 |
安装孔 K×J |
|||
| B max | D max | E max | A | C | ||
| JBK3-40 | 78 | 70 | 86 | 56±0.5 | 51±3 | 4.8×9 |
| JBK3-63 | 78 | 70 | 86 | 56±0.5 | 51±2 | 4.8×9 |
| JBK3-100 | 85 | 85 | 93 | 64±0.5 | 67±0.5 | 4.8×9 |
| JBK3-160 | 96 | 90 | 103 | 84±0.5 | 74±2 | 5.8×11 |
| JBK3-250 | 96 | 105 | 103 | 84±0.5 | 88±2 | 5.8×11 |
| JBK3-300 | 96 | 115 | 114 | 84±0.5 | 96±2 | 5.8×11 |
| JBK3-400 | 120 | 113 | 123 | 90±0.5 | 90±2 | 7×13 |
| JBK3-630 | 150 | 118 | 145 | 122±0.5 | 86±2 | 7×13 |
| JBK3-800 | 150 | 128 | 145 | 122±0.5 | 100±2 | 7×13 |
| JBK3-1000 | 155 | 205 | 145 | 127.5±2 | 152±2 | 7×12卧式 |
| JBK3-1600 | 180 | 230 | 160 | 140±2 | 176±2 | 7×12卧式 |
| JBK3-2500 | 205 | 260 | 175 | 173±2 | 200±2 | 7×12卧式 |
