BK系列控制变压器适用于50-60Hz电压至500V的电路中，通常用作机床控制电器局部照明灯及指示的电源之用。本类型变压器按结构可分为壳式，按安装方式可分为立式。
二、型号及其含义
三、使用环境
周围空气温度-5℃至+40℃，24小时平均值不超过+35℃；
安装地点海拔不超过2000M；
大气相对湿度在周围空气温度为+40℃时不超过50%，在较低温度下可以有较高的相对湿度，最湿月的月平均最大湿度为90%，同时该月的平均最低温度为+25℃，并考虑到因
温度变化发生在产品表面上的凝露。

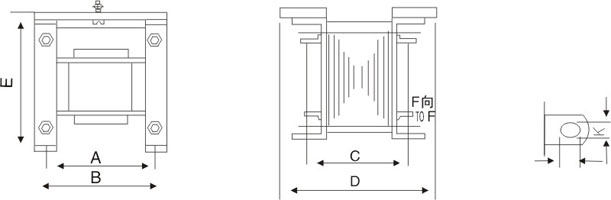

| 型号 | 外形尺寸 | 安装孔距 |
安装孔 K×J |
|||
| B max | D max | E max | A | C | ||
| BK-25~50 | 78 | 68 | 87 | 52±0.5 | 52±0.5 | 4.8×9 |
| BK-100 | 84 | 82 | 94 | 64±0.5 | 64±0.5 | 4.8×9 |
| BK-150 | 96 | 98 | 106 | 81±0.5 | 81±0.5 | 5.8×11 |
| BK-200 | 96 | 105 | 106 | 88±0.5 | 88±0.5 | 5.8×11 |
| BK-250 | 96 | 108 | 106 | 91±0.5 | 91±0.5 | 5.8×11 |
| BK-300 | 120 | 117 | 114 | 97±0.5 | 97±0.5 | 7×13 |
| BK-400 | 132 | 124 | 124 | 104±0.5 | 104±0.5 | 7×13 |
| BK-500 | 132 | 124 | 124 | 104±0.5 | 104±0.5 | 7×13 |
| BK-700 | 132 | 134 | 124 | 114±0.5 | 114±0.5 | 7×13 |
| BK-1000 | 150 | 153 | 142 | 128±0.5 | 128±0.5 | 8×13 |
| BK-1500 | 192 | 147 | 177 | 122±0.5 | 122±0.5 | 8×13 |
| BK-2000 | 192 | 167 | 177 | 152±0.5 | 152±0.5 | 8×13 |
| BK-3000 | 215 | 220 | 240 | 165±0.5 | 160±0.5 | 8×13 |
| BK-5000 | 260 | 220 | 280 | 240±0.5 | 160±0.5 | 8×13 |
| BK-10K | 300 | 220 | 290 | 280±0.5 | 170±0.5 | 8×13 |
