产品概述 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

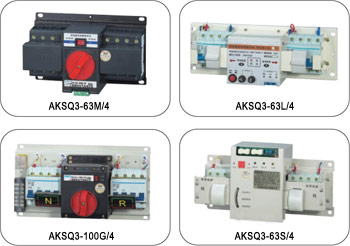

控制装置:内置控制器 产品结构:体积小、电流大、结构简单、ATS一体化 特点:切换速度快、故障率低、维修方便、性能可靠 接线方式:板前接线 转换方式:电网对电网、电网对发电机、自投自复 产品壳架:63、100 产品电流:10、16、20、32、40、63、80、100A 产品分类:断路器 产品极数:2、3、4 产品标准:GB/T14048.11-2008 ATSE:CB级,带过载及短路保护/PC级 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

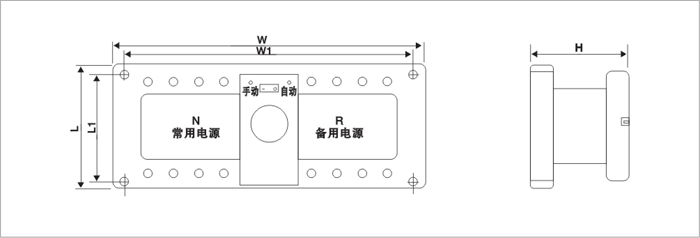

用途 AKSQ3(DZ47、CM1)型自动电源转换开关(以下简称A.T.S)适用于50Hz/60Hz,额定工作电压220V(2P)、380V(3P、4P),额定电流6A-400A的末端型双回路供电系统。可以完成常用电源与备用电源之间的自动转换,以保证供电的可靠性。主要用于高层建筑、商场等消防泵、消烟风机、电梯、生活水泵、事故照明、集散标志等场所 本产品符合GB/T14048.11-2008《低压开关设备和控制设备,第六部分:自动转换开关电器》标准 基本结构 双电源自动转换开关主要由电源转换执行断路器(包括常用电源执行断路器K1和备用电源执行断路器K2各一台)、自动控制盒、电动操作机构等部分组成。断路器K1和K2均保持原有的过流保护和断路器保护功能,可同时作为通断及保护主电路之用。 型号及含义 正常工作条件 2.1 周围空气温度 a) 上限值不超过+40℃ b) 下限值不低于-15℃ c) 24h内平均值不超过+35℃ 2.2 大气条件 a) 在皱纹空气温度+40℃时,空气相对湿度不超过50%,在较低的温度为+25℃时,最大相对湿度为90% b) 最湿月的平均最低温度为+25℃时,最大相对湿度为90% c) 已考虑到因温度变化而发生的产品表面上的凝露 2.3 污染等级及安装类别:污染等级为2级,安装类别Ⅱ、Ⅲ类。 功能简述 自动原理: 1、市电正常时,(180-240V)本开关自动接通市电线路与用电线路 2、市电不正常(掉电缺相)时,立即启动自发电切断市电供电线路,接通发电机供电线路。 手动原理: 按下手动控制键,可以手动切断市电供电线路,接通发电机线路与用电线路,也可手动接通市电线路与用电线路,同时可以切断市电和发电机两路,实行双分,使用电线路空载,实施用电线路维护 使用操作 无论常用电源和备用电源有无电压,均可采用手动操作方式。手动操作时,应将手动—自动按钮至于手动位置,当推动手柄顺时针旋转至终端时,常用电源执行断路器K1合闸,备用电源执行断路器K2分闸。当推动手柄逆时针转至终端时,常用电源执行断路器K1分闸,备用电源执行断路器K2合闸 面板中,电源指示灯(黄)指示灯自动控制盒工作电源,若该灯不亮,说明自动控制盒工作电源有故障,不能操作开关。待修的正常后,将手动—自动按钮置于自动位置状体,如果常用电源供电正常,转换开关将自动投入常用电源执行断路器K1合闸状态,面板中N电源指示灯(绿)亮,如查常用电源供电不正常,则转换开关将自动投入断路器K1分闸,K2合闸位置状态,面板中R电源指示灯(绿)亮。 外形尺寸、安装尺寸及接线图 ◆ AKSQ3-M型一体式双电源自动转换开关外形及安装尺寸

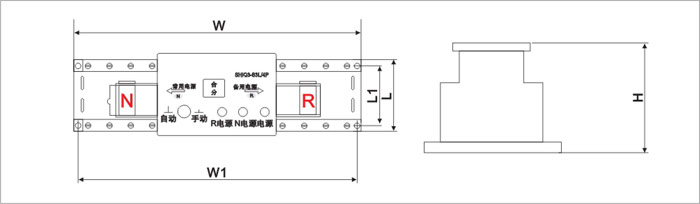

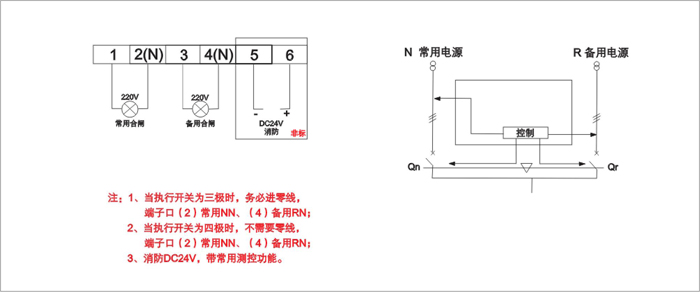

◆ AKSQ3-M型一体式双电源自动转换开关接线图 ◆ AKSQ3-L型一体式双电源自动转换开关外形及安装尺寸

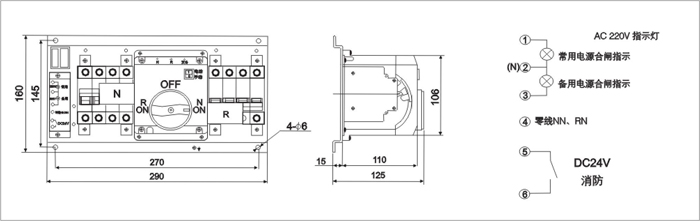

◆ AKSQ3-63、100G型一体式双电源自动转换开关外形尺寸、安装尺寸及接线图 ◆ AKSQ3-63S型一体式双电源自动转换开关外形尺寸、安装尺寸及接线图 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
