JBK5系列机床控制变压器是我公司引进德国90年代中其最新型变压器系列，在国内JBK3系列机床控制变压器基础上，经过多年来进一步吸收国外同类产品，并优选国外先进方法垢接线端子结构、将端子与骨架合在一起，使防护等级提高到 IP2LX，防止偶然触及电路。采用国内IT冷压接线端子，接线方式可经使接线密集程度提高。
变压器的硅钢片与硅钢片之间联接、硅钢片与底板联接均采用氩弧焊焊接工艺，形成一个整体，间捷明了。尤其是底板一次性成型，安装尺寸较JBK3系列更为准确，而采用优质防蚀合金材料，大大提高了接地性能的可靠性，全面提高了产品质量，该产品符合 VDE0550、IEC204-1、IEC439、JB/T9446-1999、GB5226 等有关国际、国家标准。可与国外产品互换作用。

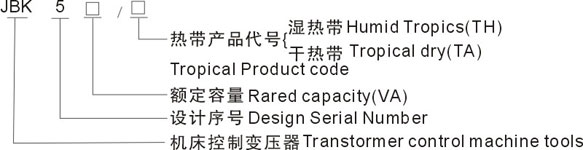

二、型号及其含义

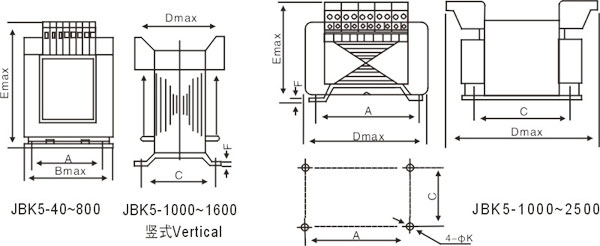

三、外型及安装尺寸
| 型号 | 外形尺寸 | 安装孔距 |
安装孔 |
|||
| B max | D max | E max | A | C | ||
| JBK5-40、63 | 78 | 72 | 90 | 56 | 46 | 4.6 |
| JBK5-100 | 85 | 75 | 96 | 64 | 62 | 4.6 |
| JBK5-160 | 96 | 92 | 105 | 84 | 73.5 | 5.5 |
| JBK5-250 | 96 | 100 | 104 | 84 | 85 | 5.8 |
| JBK5-400 | 120 | 100 | 122 | 90 | 85 | 5.8 |
| JBK5-630 | 150 | 110 | 140 | 122 | 90 | 7 |
| JBK5-800 | 150 | 128 | 142 | 122 | 105 | 7 |
| JBK5-1000 | 150 | 190 | 142 | 126 | 155 | 7 |
| JBK5-1000 | 168 | 125 | 155 | 105 | 138 | 9 |
| JBK5-1600 | 170 | 225 | 155 | 140 | 176 | 7 |
| JBK5-1600 | 168 | 138 | 155 | 116 | 138 | 9 |
| JBK5-2500 | 194 | 160 | 165 | 172 | 195 | 7 |
