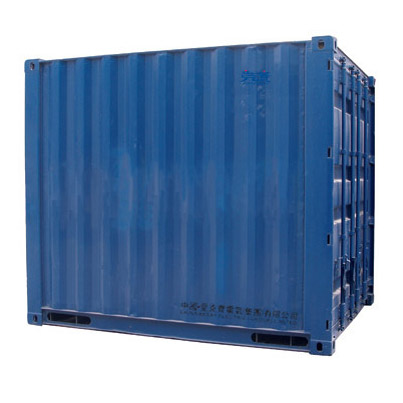

100kVA-300kVA船用岸电电源
100kVA-300kVA船用岸电电源
所属分类:岸电电源
概述

码头船用大功率变频电源设备是专门针对船上、岸边码头等高温、高湿、高腐蚀性、大负荷冲击等恶劣使用环境而特别设计制造的大功率变频电源设备。所有PCB电路板采用涂层固化处理;正弦滤波器、输出变压器采用整体真空浸渍绝缘漆和喷涂高温防护漆处理,具有较高的绝缘级别和防护能力;完全符合中国船级社CCS的船用产品认证标准。广泛应用于船上、船舶制造及修理厂、远洋钻井平台、岸边码头等需要由50HZ工业用电变为60HZ高质量稳频稳压电源,对船舶用电设备进行供电的场合。

大功率逆变模块组主要由IGBT(绝缘栅双极型晶体管)、开关电源、散热器、电解、吸收电容、驱动板、铜板等部件相互连接组成,该模块组采用IGBT逆变技术,可靠性高,体积小,大幅度节省制造材料,重量轻,移动方便;自动匹配最优技术参数,减小了布线电感。在结构设计上将开关电源、M57962AL驱动模块组合在一起,可节省更大空间,带载能力更强,比单纯采购国外同类产品降低成本50%。增强了系统的可靠性,而且使电容分布更均匀,结构更紧凑、简洁、美观。

性能特点

◆ 额定输入电压:输入电源为三相380V/50HZ工业电源。(交流电压允许波动范围由323V至528V)
◆ 额定输出电压:输出电压可根据用户需要,提供多种单/三相电压等级。
◆ 额定输出频率:60HZ/50HZ(可任意转换)或 400Hz
◆ 输出频率精度及稳定度:输出频率误差 ≤0.01Hz;稳定度<0.01%(0~100%负荷变化时,出频率不变)
◆ 输出电压稳压率:静态<1%;动态<3%
◆ 50%负荷突加/减时输出电压瞬间变化:<5%,并且在0.5秒内恢复到额定输出电压
◆ 变频电源过载能力:150% 10分钟, 200% 10s
◆ 输出电压波形总谐波失真度:THD≤1.2~2.8%

技术参数
机器型号 JKS100 JKS150 JKS200 JKS300
容量(KVA) 100 150 200 300
输 入 电压 380V±15%三相四线或三相五线
频率 45~65Hz
功率因数 ≥0.95
输 出 电压 三相三线制,电压(0~500V)任意设定(订货时说明)
频率 50Hz/60H可选
频率稳定度 ≤0.01%(0-100%负荷变化时,输出频率不变)
负载稳压率 ≤3%(100%纯电阻性负载)
过载能力 可承受2倍的额定电流冲击
波形电压 正弦波,波形失真率(THD)<3%
效率 ≥94%
显示 电压输出频率、三相相电压/电流、有功功率等参数显示
控制方式 IGBT/SPWM正弦波脉宽调制方式
防护等级 IP22
绝缘电阻 >2MΏ
运行环境 1800Vac/5Ma/1分钟
冷却方式 逆变器:热管散热,变压器:强制风扇制冷
超载工作时间 110%负荷 1小时
噪音 <65dB
相对湿度 0-90%以下(-10℃~50℃)
海拔高度 1500公尺
保护功能 对输出电源有完善的过压、过流、短路、逆变器过热等保护功能,考虑对不同船舶的用电负荷的控制,当输出负荷容量达到定值时发出报警信号,以便控制用电负荷
尺寸mm (宽×深×高) 600×1320×1490 1450×850×1880 1910×1160×1880
